作為水泥生產企業的核心設備回轉窯, 在不打斷窯的正常運轉的前提下,對回轉窯的各種檢測都在向動態化發展,也就是在不停窯的情況下完成對窯的拖輪進行檢測的功能。下面介紹一種新型拖輪軸檢測裝置即拖輪軸向力檢測裝置。

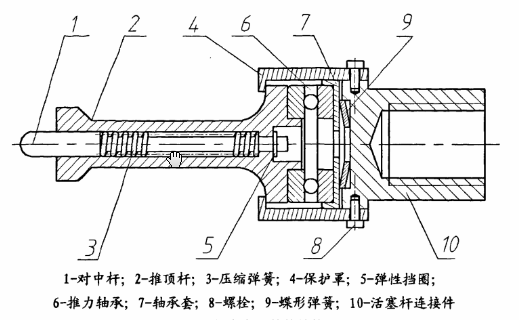

此裝置主要利用的是作用力和反作用力的原理,由液壓缸推頂拖輪軸,使回轉窯內拖輪軸所受到的軸向力和液壓缸的推力平衡,根據液壓系統壓力計算拖輪所受軸向力,測量時拖輪是在持續運轉中的,顯然不能使用液壓缸活塞桿直接推頂旋轉中的拖輪軸。另外針對回轉窯的運轉設計了一種機械結構來協調拖輪的旋轉和液壓推進兩運動的關系,此結構被稱為傳力中間件。其結構如圖:
在回轉窯新型機械結構的中間件設計過程中,軸向力測量裝置使用時,液壓缸的推動力要施加在拖輪軸的一端,以平衡拖輪受到的軸向力,使之達到軸向上的受力平衡狀態。如果液壓缸的推動力不能作用在回轉窯拖輪軸的軸線上,那么在給拖輪軸施加軸向推力的同時會給拖輪一個力矩,這樣不僅會造成測量結果的精確度降低,在推力較大時還可能對拖輪支撐結構造成破壞,此設計的主要作用就是引導推頂桿,使液壓缸的推力準確地施加在拖輪軸軸端。
中間件對中桿的材料的選擇,因其主要作用是導向和定位回轉窯的拖輪中心,在推頂桿頂壓到拖輪軸端面時,對中桿會壓縮彈簧,回縮入推頂桿的內孔中,并不承受太大的力。為了盡可能減小整個裝置的重量,此處選用鋁作為對中桿的材料,只是對中桿與推頂桿之間應選用較大的間隙配合,以免因高溫膨脹導致對中桿在推頂桿內孔中卡死,而引起回轉窯生產中的不必要損失。
