        針對粉磨設備球磨機所設計的襯板磨損形狀測量裝置，在其兩端會配備兩個較大高度310mm的可調支撐，根據磨損的長度可以縮短或延伸。在支撐的底部位置插入了兩塊小的磁鐵，當在筒體內工作時，可以使裝置吸附到筒體上。

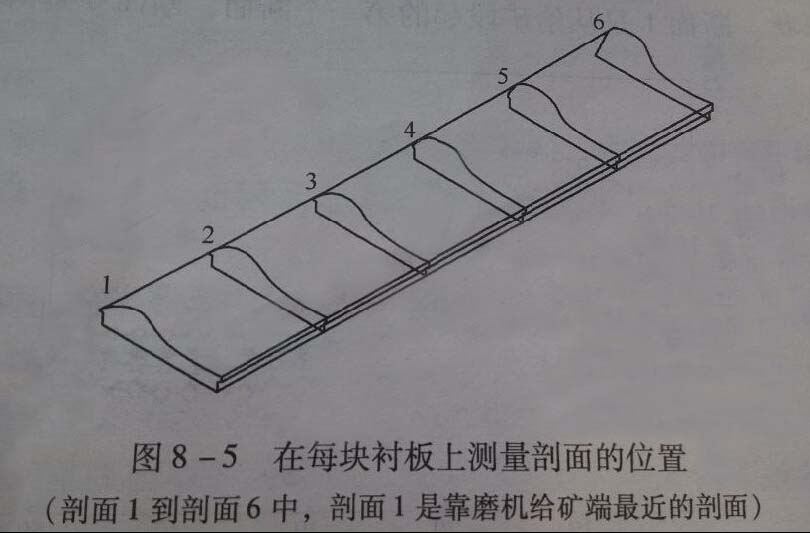

        在球磨機內使用襯板磨損裝置時非常容易，當裝置放在沿襯板的特定位置，鋼針根據襯板的形狀成形，然后將裝置從襯板上移出，放置靠在刻有讀數的薄板上可以準確地讀出針的高度。根據球磨機襯板磨損形狀確定沿襯板測量的斷面數量，均勻形狀的斷面數量比非均勻形狀的斷面數量少。總之，斷面數量越多，在每個測量斷面之間的距離越短，測量的磨損形狀就越準確。在測量中，在對每一塊襯板沿長度方向測量的6個點，其測量形狀如8-5所示：


        在測量時，應用了Solidsworks軟件進行3D襯板模型的成立，其中所應用的數據，為每個斷面的鋼針高度及其相應的位置，和各個測量斷面間的距離是相同的，它們沿著一條線放置，表示實際的球磨機襯板長度，然后，把斷面進行連接從而構成襯板的外部形狀，那么襯板的表面積也能夠通過計算準確地獲取。把低的斷面加入到這些剖面中，會得到閉合的曲線，把這些曲線連接起來就可以得出3D形狀的球磨機襯板，同時，襯板的質量和體積也將比較容易確定。
