排礦格子板開孔形狀及開孔面積是決定球磨機對物料處理能力變化情況的關鍵性因素。磨機的處理能力和格子板開孔面積成正比，開孔面積大，處理能力越大。

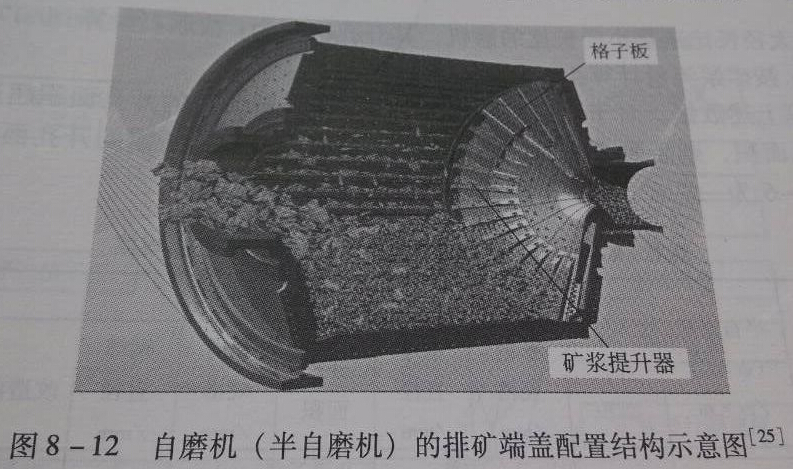

格子板開孔形狀、位置及孔的大小與所處理礦石的性質和碎磨回路的性質有關，如果排出的礫石不能通過循環在球磨機中積累，則處理此類礦石，球磨機的格子板開孔宜大，循環負荷也大，磨機的處理能力也大；如果礦石硬度大，排出的礫石會通過循環在球磨機中積累，則此類礦石需在回路中采用破碎機來處理排出的礫石，而格子板的開孔大小則取決與頑石破碎機的給礦粒度上限，要綜合考慮整個磨礦回路的處理能力。同時，上述情況也都要考慮通過格子板排出的物料中磨損后的鋼球的粒度。排礦端的結構布置如圖8-12所示。

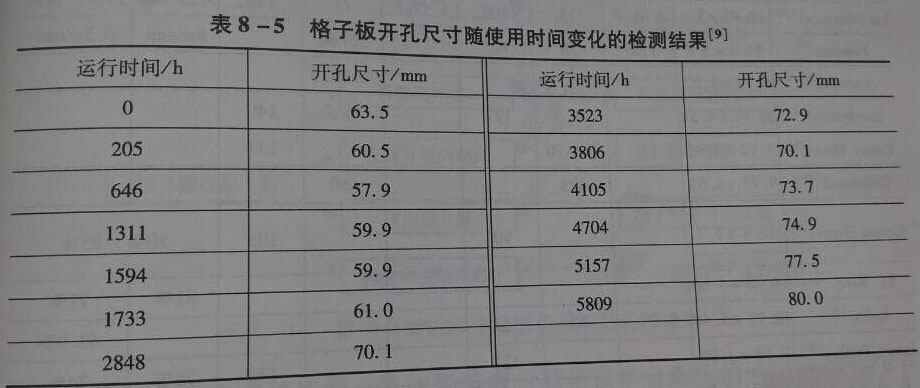

格子板的開孔形狀一般有圓形孔、方孔和條形孔，由于格子板的開孔面積直接與球磨機的處理能力有關，在實操過程中，新裝上的格子板往往會由于鋼球的沖擊造成開孔變形，導致開孔面積變小，而后經過不斷的磨損，孔徑又逐漸變大，使開孔面積逐漸變大，從而導致球磨機的處理能力出現一個“正常-減小-正常”的現象。表8-5是一個礦山對其球磨機格子板孔徑變化的現象進行的跟蹤檢測結果。
