排礦錐是球磨機中物料排出的較后通道,通過格子板的礦漿及物料由礦漿提升器提升后自流給入排礦錐,在排礦錐的作用下經球磨機的排礦端中空軸排出。因而,排礦錐是球磨機設備運行中磨損較強烈、也是較集中的區域。在大型的球磨機(Φ9.75m及以上)粉磨結構中,排礦錐已經是常規配置。

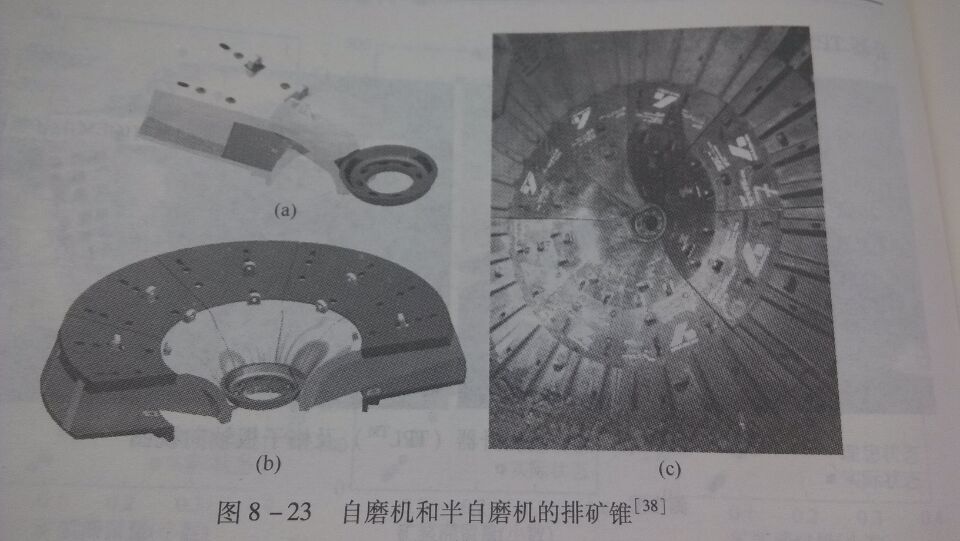

排礦錐由于結構上、質量上、安裝過程等多方面的原因,通常分成多瓣,安裝好后即形成一個錐形,具體如圖8-23球磨機排礦錐所示:
隨著球磨機設備規格的改變,排礦錐的結構及分瓣的數量要考慮到的重要因素就越來越多多,比如:①球磨機排礦端端蓋的鉆孔形式,其目的是便于安裝和固定;②襯板機械手的提升能力及安全負荷,其目的是為了確保安裝的安全進行;③給礦端耳軸孔徑的大小,其是為了方便于向球磨機體內運輸;④耐磨材料,需要考慮其耐磨特性、整套質量及整體使用壽命。
根據經驗可知,球磨機內排礦錐的材料比較常用的是鉻鉬鋼或鋼骨架外包橡膠,而徑向上可根據磨機的規格大小適當?shù)淖龀梢惑w或是分為多段。
